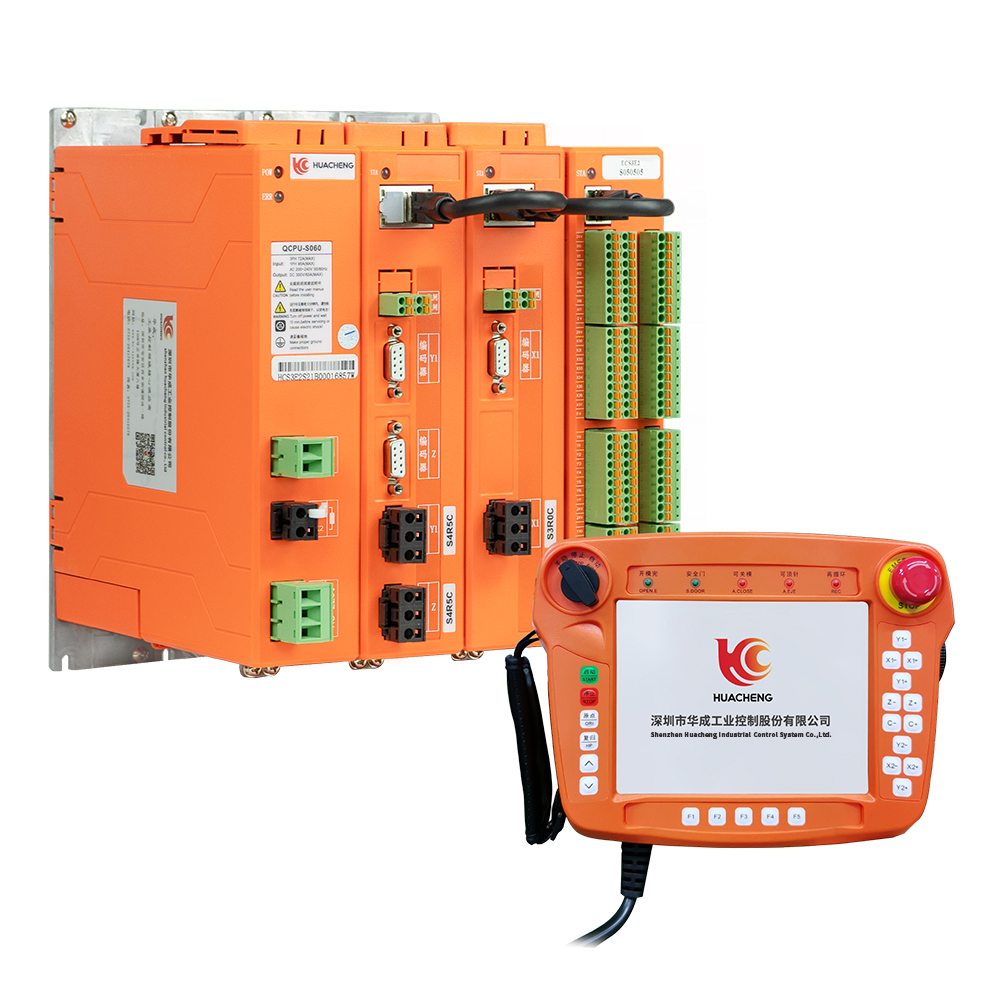

EC系列驅控一體注塑機械手控制系統，華成自主研發的EtherCAT總線型運動控制系統，根據注塑機機械手取出和埋入應用而開發的，內置有專有鎖模安全電路，配合軟件邏輯，做到雙重鎖模安全防護。人機界面符合注塑機生產工藝特性，直觀清晰，靈活示教。有專用注塑機的IO交互接口，可選配EU67標準注塑機信號板卡【兼容EU12】桁架式機械手專用運動控制算法，精度可達到0.01mm。

產品特點

1. 可支持?jǐn)U展1~8軸；

2. 專利外觀結構，軸數靈活搭配；

3. 32路標準輸入，32路標準輸出?？稍雠湟粔KIO板；

4. 支持增量和絕對值電機；

5. 功率覆蓋100W-1800W；

6. 總線式架構。

產品參數

注意：用戶需要自行評估IO電源是否超出標配50W，如超出，則需要自行更換大功率電源。

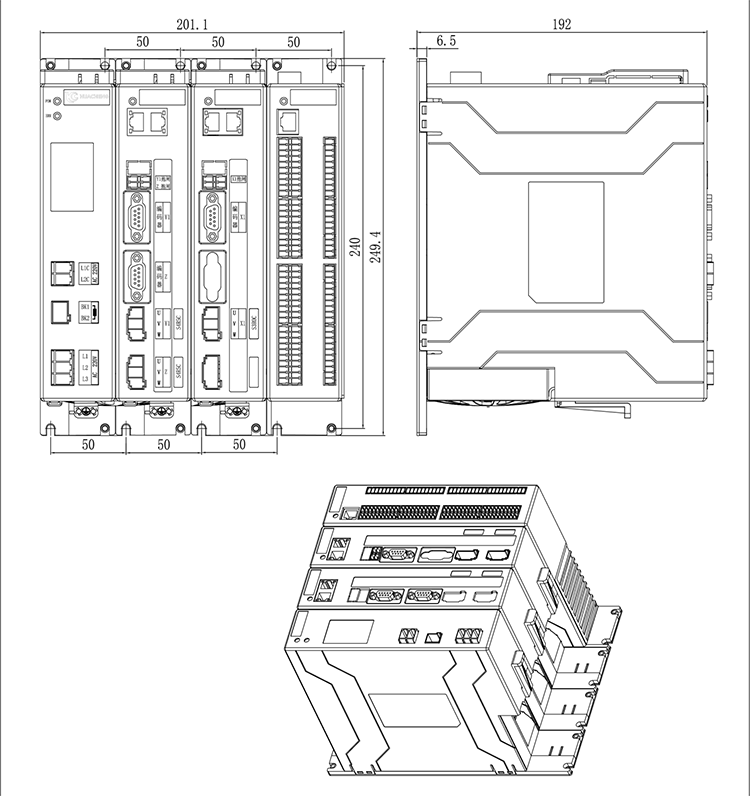

主控尺寸圖：

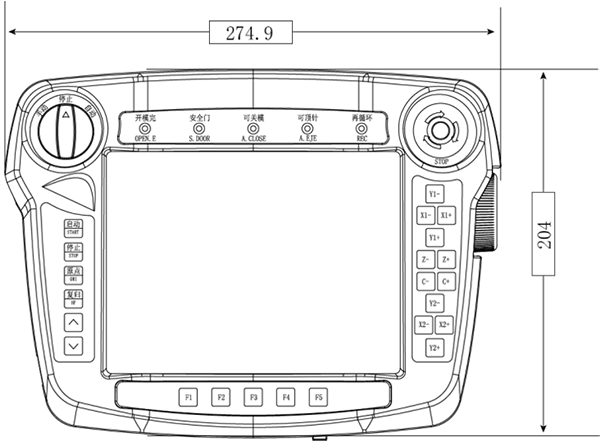

手控器尺寸圖：

單路開關電源圖：

雙路開關電源圖：

制動電阻尺寸圖：

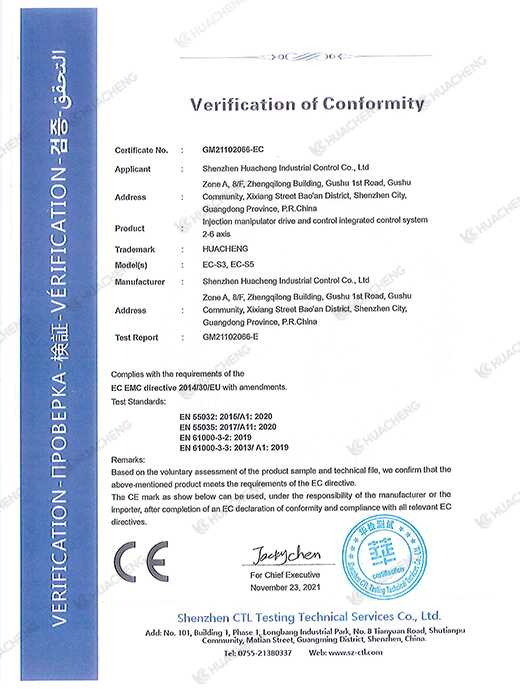

產品安全認證——CE認證報告
